5 THIẾT BỊ CẦN THIẾT ĐỂ ĐÓNG PIN - NGƯỜI MỚI HỌC NGHỀ CẦN BIẾT

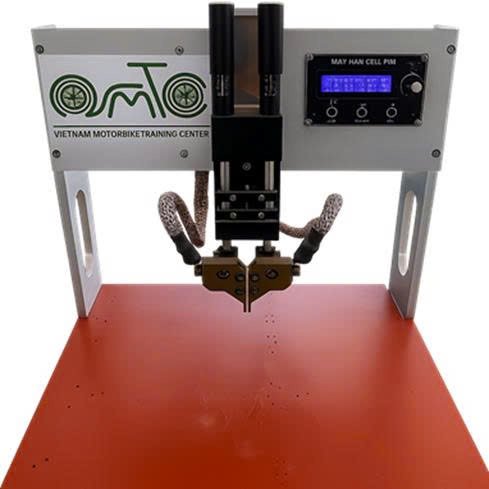

1. Máy hàn cell pin – Thiết bị liên kết các cell pin

- Máy hàn cell pin là một trong những thiết bị quan trọng trong quá trình lắp ráp các khối pin lithium, đặc biệt với các loại pin sử dụng cell hình trụ như 18650 hoặc 21700.

- Thiết bị thường sử dụng công nghệ hàn điểm để liên kết dải nickel hoặc vật liệu liên kết phù hợp với các cực cell pin. Quá trình hàn tạo ra mối liên kết điện và cơ khí giữa các cell mà không cần gia nhiệt trực tiếp lên cực pin trong thời gian dài như phương pháp hàn bằng mỏ hàn thông thường.

- Vai trò của máy hàn cell pin:

+ Tạo liên kết giữa các cell pin theo cấu hình thiết kế.

+ Hỗ trợ quá trình lắp ráp khối pin nhanh chóng và đồng đều.

+ Giảm việc gia nhiệt kéo dài trực tiếp lên cell so với phương pháp hàn chì không phù hợp.

- Khi lựa chọn và sử dụng máy hàn, cần quan tâm đến công suất thiết bị, khả năng điều chỉnh thông số hàn, vật liệu liên kết và loại cell pin. Thông số hàn cần được thiết lập phù hợp để tránh mối hàn yếu, làm hỏng vật liệu liên kết hoặc gây hư hại cho cell.

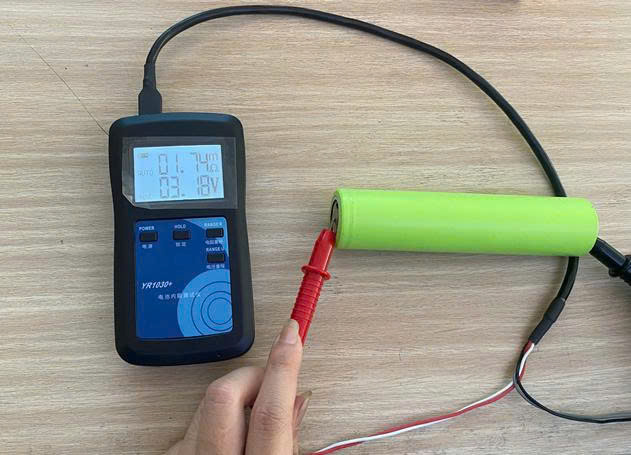

2. Máy đo nội trở – Kiểm tra và so sánh chất lượng cell pin

- Trước khi ghép các cell thành một khối pin, việc kiểm tra tình trạng của từng cell là bước quan trọng. Máy đo nội trở giúp người thực hiện đánh giá điện trở trong của cell, từ đó có thêm dữ liệu để so sánh và lựa chọn các cell phù hợp.

- Nội trở là thông số thể hiện mức độ cản trở dòng điện bên trong cell pin. Khi dòng điện chạy qua, nội trở có liên quan đến độ sụt áp và lượng nhiệt phát sinh trong cell. Trong những điều kiện kiểm tra tương đương, cell có nội trở cao hơn có thể bị sụt áp nhiều hơn và phát nhiệt lớn hơn khi chịu cùng dòng tải.

- Vai trò của máy đo nội trở:

+ Đo và so sánh nội trở giữa các cell pin.

+ Hỗ trợ sàng lọc cell trước khi ghép thành khối pin.

+ Cung cấp dữ liệu tham khảo khi đánh giá tình trạng cell và theo dõi chất lượng pin.

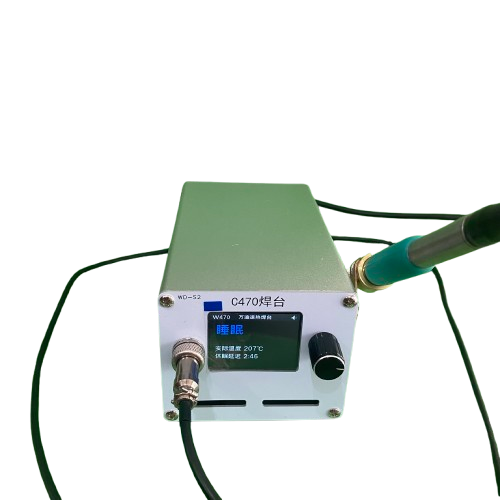

3. Trạm hàn chì – Hoàn thiện các kết nối điện

- Bên cạnh máy hàn điểm cell pin, trạm hàn chì cũng là thiết bị thường gặp trong quá trình lắp ráp và sửa chữa các hệ thống pin lithium.

- Trạm hàn chì được sử dụng để hàn dây dẫn, dây tín hiệu, đầu nối và các điểm kết nối trên mạch điện hoặc mạch quản lý pin BMS khi thiết kế cho phép. Thiết bị thường có chức năng điều chỉnh nhiệt độ, giúp người thao tác kiểm soát quá trình hàn và tạo mối nối phù hợp.

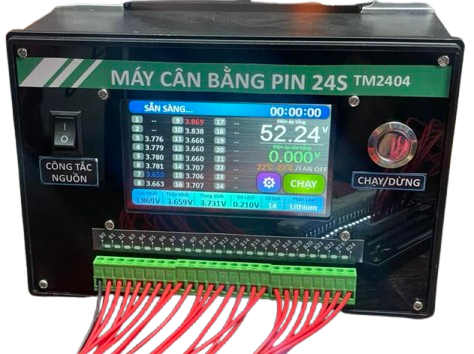

4. Máy cân bằng cell pin – Hỗ trợ cân bằng điện áp giữa các nhóm cell

- Trong một khối pin có nhiều nhóm cell mắc nối tiếp, điện áp của từng nhóm có thể chênh lệch do sự khác nhau về dung lượng, nội trở, mức độ lão hóa hoặc điều kiện sử dụng.

- Máy cân bằng cell pin là thiết bị hỗ trợ giảm sự chênh lệch điện áp giữa các cell hoặc nhóm cell, tùy theo thiết kế và loại thiết bị. Một số hệ thống sử dụng phương pháp cân bằng thụ động, tiêu tán phần năng lượng dư dưới dạng nhiệt; trong khi hệ thống cân bằng chủ động có thể chuyển năng lượng giữa các nhóm cell.

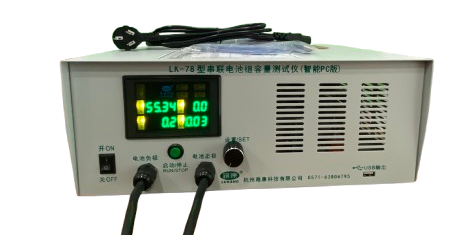

5. Máy sạc/xả kiểm tra dung lượng – Đánh giá khả năng cung cấp năng lượng của khối pin

- Sau khi hoàn thiện một khối pin, kiểm tra khả năng hoạt động là bước quan trọng trước khi đưa vào sử dụng. Máy sạc/xả kiểm tra dung lượng giúp thực hiện chu trình sạc và xả có kiểm soát, qua đó đo dung lượng xả thực tế trong những điều kiện thử nghiệm xác định.

- Khác với máy đo nội trở chỉ đánh giá một đặc tính điện của cell, máy sạc/xả theo dõi quá trình hoạt động của pin trong một khoảng thời gian. Kết quả có thể bao gồm dung lượng xả, điện áp, dòng điện, thời gian và các thông số khác tùy theo thiết bị.

- Vai trò của máy sạc/xả kiểm tra dung lượng:

+ Đo dung lượng xả của cell hoặc khối pin trong điều kiện thử nghiệm xác định.

+ Theo dõi sự thay đổi điện áp và dòng điện trong quá trình sạc, xả.

+ Hỗ trợ đánh giá hiệu năng và phát hiện những biểu hiện bất thường trong quá trình kiểm tra.

- Dung lượng pin thường được biểu thị bằng Ah hoặc mAh. Để kết quả có ý nghĩa, cần lựa chọn đúng chế độ thử nghiệm, dòng sạc/xả, giới hạn điện áp và điều kiện nhiệt độ theo thông số kỹ thuật của loại pin đang kiểm tra.



Hoàng - VMTC
